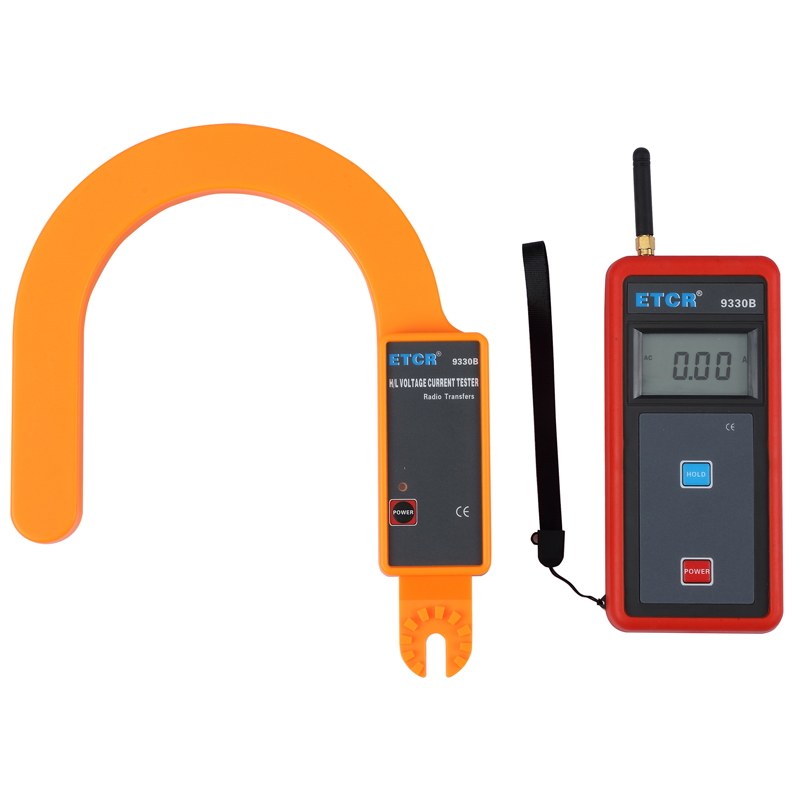

ETCR9330B大口径高低压钩形电流表

主要功能

高压交流电流测量,低压交流电流、在线交流电流监测

量程:0.00A~9999A

数据存储:99组

测试方式:钩形开口结构可挂在线路上进行测量

钳口尺寸:φ128mm

    ETCR9330B大口径高低压钩形电流表突破传统结构,专为测量高压电流而精心设计制造的,独特的U型开口结构实现了无阻碍测量,现场测试特别方便。仪表由专用大口径钩形电流表配高压绝缘杆组成,配备无线接收器,能直线100米内接收被测数据。

    ETCR9330B大口径高低压钩形电流表连接绝缘杆,可用于60kV以下的具有绝缘外皮的线路或35kV以下裸导线高压线路电流测量,在线测量,电流量程:AC0.00A-9999A。在600V以下低压线路,无需绝缘杆可以直接用勾表测量线路电流。具有数据保持、数据存储、无线传输等功能,其专用钩形电流表通过绝缘杆能方便接近被测导线,可以直接挂在线路上进行测量,省时省力快捷,广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪,即分别测出一次回路与二次回路的高低压电流,再计算就能得出高低压的变比。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

钳口尺寸 φ128mm
采样速率 2次/秒
测量范围 0.00A~9999A(50/60Hz自动)
分 辨 力 0.01A
换    档 0.00A~9999A全自动换档
测试精度 ±2%±5dgt(导线处于靠近钩形钳头底端中心位置,23℃±2℃)
位置误差 被测导线应尽量处于靠近钩形钳头顶端中心位置,可直接挂在线路上进行测量。远离钩形钳头顶部测试误差约增大一倍或更多。(请参考检测仪操作部分第3点)
数据存储 99组,存储过程中“MEM”符号指示,“FULL”符号闪烁显示表示存储已满
线路电压 60kV以下裸导线测试(带绝缘杆操作,伸缩绝缘杆完全拉开)
数据保持 通常测试模式下按HOLD键保持数据,“HOLD”符号显示,再按HOLD键取消
数据查阅 “MR”符号指示,能上下翻阅所存数据
溢出显示 超量程溢出功能:“OL  A”符号显示
无信号指示 当接收器没有收到发射信号时动态显示“no- -”符号
自动关机 开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于4.8V时,接收器显示电池电压低符号“ETCR9310B大口径无线高低压叉形电流表”(检测仪低电压时闪烁显示,接收器低电压时持续显示),提醒更换电池
仪表质量 检测仪:235g(含电池),接收器:280g(含电池)
仪表总质量:2300g(含绝缘杆和电池)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干    扰 尽量避免315MHz、433MHz同频信号干扰
绝缘杆尺寸 φ45mm,伸缩绝缘杆完全拉开长约4.5m
绝缘强度 AC 220kV/rms(伸缩绝缘杆完全拉开,两端之间)
结    构 防滴漏Ⅱ型
型  号 名  称 量   程 分辩率 钳口尺寸 绝缘杆长度 备注
ETCR9310B 大口径无线高低压叉形电流表 AC  0.00A~9999A 0.01mA Φ48mm 5米 无线传输
ETCR9330B 大口径高低压钩形电流表 AC  0.00A~9999A 0.01mA Φ128mm 5米 无线传输

检测仪 1台
接收器 1台
无线天线 1根
伸缩绝缘杆(完全伸展约4.5m) 1根
仪表箱 1个
电池(碱性干电池AAA) 8个
用户手册/保修卡/合格证 1套

ETCR9330B用户手册
ETCR9330B产品彩页
